Осветлительный фильтр ФОВ

Осветлительный фильтр ФОВ, или как его еще называют механический или скорый фильтр, применяется в схемах водоподготовительных установок различного назначения.

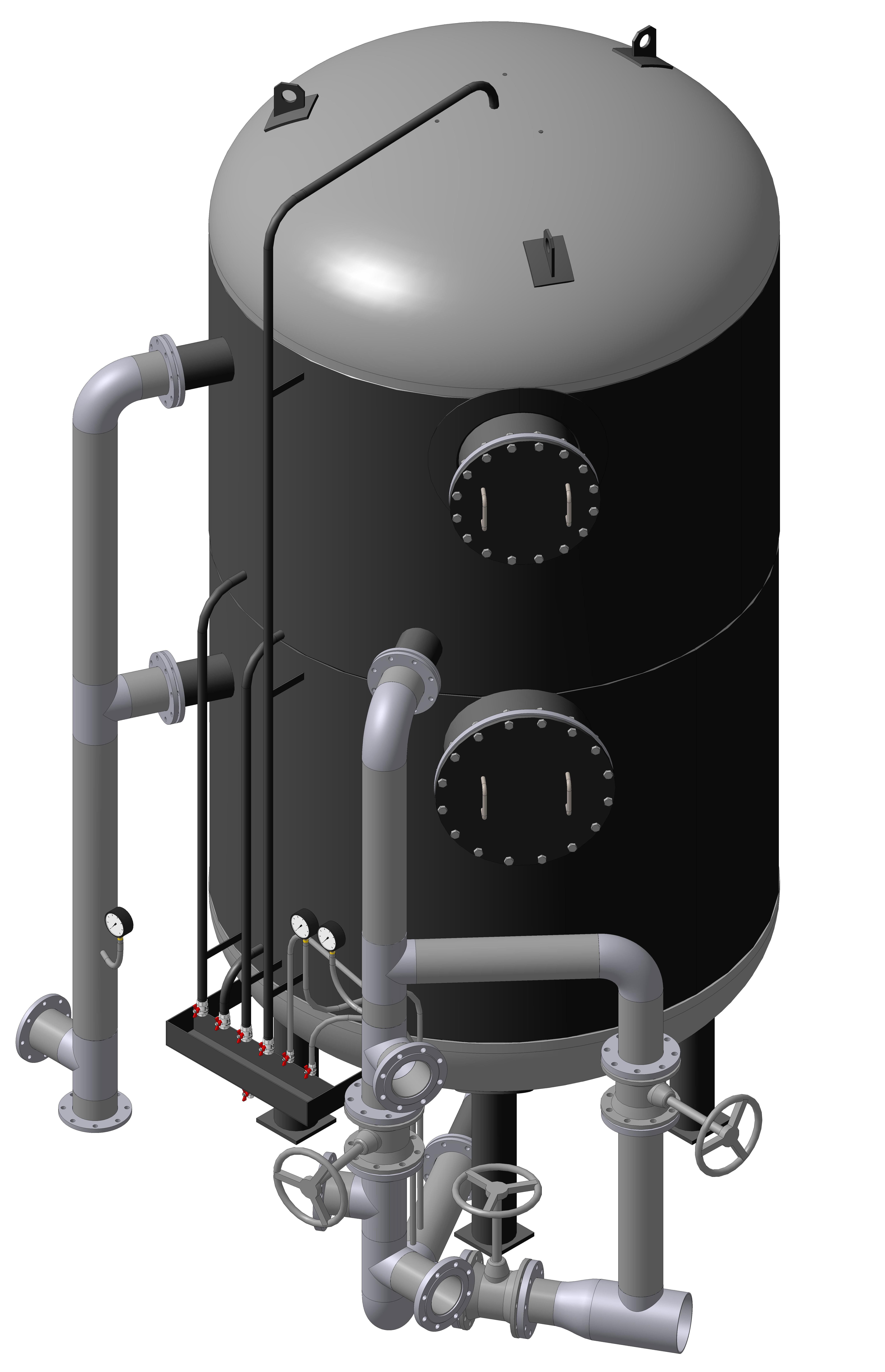

Фильтр ФОВ представляет собой вертикальный однокамерный циллиндрический аппарат. Каждый фильтр ФОВ состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры и пробоотборного устройства. Корпус фильтра ФОВ снабжен двумя люками, используемыми при эксплуатации осветлительного фильтра.

Вода под давлением 0,6 МПа поступает на обработку в фильтр ФОВ и проходит через слой зернистого фильтрующего материала. Механические примеси воды задерживаются фильтрующей загрузкой, а осветленная вода собирается нижней сборно-распределительной системой и отводится из осветлительного фильтра. Цикл работы фильтра ФОВ: осветление, взрыхление, промывка.

Фильтры ионитные параллельноточные (ФИПа)

Фильтры ионитные параллельноточные (ФИПа) применяются в схемах умягчения и обессоливания воды на водоподготовительных установках электростанций, промышленных и отопительных котельных.

Фильтр ионитный параллельноточный (ФИПа) предназначен для удаления из входящего потока катионов жесткости (Ca2+ и Mg2+) в процессе натрий/водород-катионирования, а также сульфатных, хлоридных и нитратных анионов в процессе обессоливания природных вод. Получаемая умягченная или первично обессоленная вода чаще всего используется для подпитки паровых котлов (выработка пара низкого, среднего и высокого давления), водогрейных котлов, теплосетей. В меньшей степени вода после ионитной очистки используется в различных промышленных технологиях.

В качестве фильтрующей загрузки в фильтрах ионитных используются ионообменные материалы естественного и искусственного происхождения: катиониты и аниониты.

Ионитные параллельноточные фильтры (ФИПа) состоят из:

Корпус фильтра ФИПа цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент.

В центре верхнего и нижнего днищ фильтра приварены фланцы, к которым снаружи по фронту фильтра присоединяют трубопроводы обвязки, а внутри — сборно-распределительные устройства (НРУ и ВРУ).

Цикл работы ионитного фильтра ФИПа состоит из следующих операций:

• умягчение или обессоливание (фильтрование);
• взрыхление;
• регенерация;
• отмывка;
• сброс первого фильтрата перед включением в схему.

Фильтр сорбционный угольный (ФСУ)

Фильтр сорбционный угольный (ФСУ) — это вертикальный цилиндрический аппарат, который состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

Корпус угольного фильтра — цилиндрическая сварная обечайка, из листовой стали, с приварными эллиптическими верхним и нижним днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент. Корпус фильтра оборудован двумя люками, расположенными в верхней и нижней части корпуса. Верхний люк предназначен для загрузки и периодического осмотра состояния поверхностей фильтрующего материала, ревизии и ремонта верхнего распределительного устройства.

Нижний люк предназначен для монтажа и ремонта нижнего и верхнего дренажно-распределительных устройств, для выполнения внутренней антикоррозионной защиты корпуса сорбционного фильтра.
По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра — подводящие и отводящие трубопроводы.

Для гидрозагрузки фильтрующего материала в верхней части обечайки предусмотрен штуцер. Для гидровыгрузки фильтрующего материала в нижнем эллиптическом днище предусмотрен штуцер. К верхнему эллиптическому днищу корпуса сорбционного фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже. Для отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.

Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.

Пробоотборное устройство, размещённое по фронту фильтра, состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра.
